Светодиодные люстры

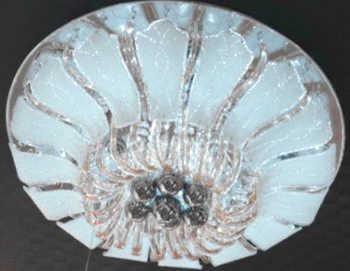

Вот купил люстру в зал с экономичными лампочками и со светодиодами. Выглядит она примерно так:
Вложение 10386
На месте я не проверил работоспособность люстры - моя ошибка, наверно критическая.
С люстры идет 2 провода для питания.
1 щелчок выключателем - работают лампы.
2 щелчка - работают светодиоды и 2 маленькие лампочки.

Через месяц после поукпки мой друг электирк взял лампу, чтобы развести проводку лампы на 2 выключателя, сделать отдельно лампы, отдельно диоды.
Оказалось, что понижающий транформатор напряжения с 220 на 12 Вольт для светодиодов - нерабочий. Трансформатор для 2 маленьких лампочек - нерабочий.
Все светодиоды подключены последовательно, электрик прозвонил цепь - где то диод не работает, чтобы вычислить какой - нужно все выпаивать.
Люстра стоит 1200 р. Пойти в маг разбираться есть смысл? Или сделать выкл на лампы и все? Или купить трансформатор для светодиодов - 200р. Но эти светодиоды и трансформаторы в принципе качественные, может тоже сломаются за год?

Что посоветуете делать?

Зачем выпаивать-то?
http://i053.radikal.ru/1210/63/e1071f96f2d3.jpg

Отпаиваем от диодной цепи один из контактов трансформатора, к примеру, в точке X.
Омметром в обе стороны замеряем сопротивление между точками: A-B, A-C, A-D, A-E, A-F, A-G и т.д.
Как только в обе стороны сопротивление ,бесконечность, все - диод накрылся.
Т.е., если в цепи A-D в одну сторону сопротивление бесконечность, а в другую - определенное число, а в цепи A-E уже бесконечное в обе стороны, значит покойник - диод между точками D и E - он заперт в обе стороны.

Еще проще - просто последовательно мерять сопротивление на ножках диодов: A-B, B-C, С-D, D-E, E-F, F-G... У запертого диода сопротивление будет бесконечно независимо от полярности подключения омметра. У пробитого диода, в обе стороны сопротивление в обе стороны нулевое. Но тогда люстра бы все равно светилась, за исключение дохлого полупроводника.

Сорри за корявую схему - чей-та из меня художник хреновый.

Все ножки диодов запрятаны в лампу. Так что тестить каждый диод не получиться.

А как тогда ты их выпаивать собрался? По-любому снять крышку надо - тогда уже можно и тыкать щупами в печатную схему, в точки впайки диодов.

так а зачем его выпаевать - чтоб восствновить цепь?
или для замены.
если просто убрать диод и пустить ток на прямую свечение будет несимметрично

Вот я чёй-то не понял....
Друг взял лампу для.... и оказалось что не работает.
А пока друг не брал лампу, она работала то?
PS... по такому "наскальному рисунку" вообще не понятно где там на люстре какие лампочки и светики.

Люстру я купил, месяц назад. Сейчас мой друг электрик нашел время чтобы заняться лампой, и оказалось, что лампа нерабочая.

если ты купил её в магазине, то хоть какая-то гарантия на неё должна быть.
обратись туда. за спрос денег не берут.

Диоды соединены последовательно и один закрыт - не пропускает ток. Цепь оборвана - вся линия вообще не светится. Отпаять один из концов трансформатора надо обязательно, т.к. при замере сопротивления, он будет пропускать ток через себя, и, поэтому никогда не покажет обрыва - все время будет высвечиваться сопротивление трансформатора.

трансформатор вообще не будет работать в таком случае(блок питания)

Естественно - отпаять временно, для того, чтобы найти неисправный диод.

Итог - отнес люстру в место продажи.

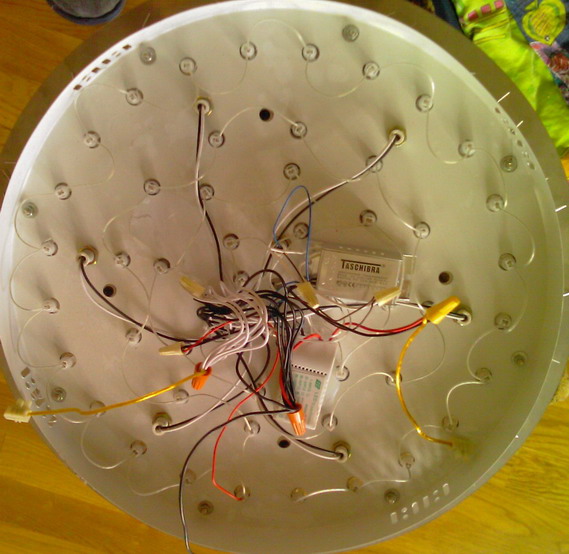

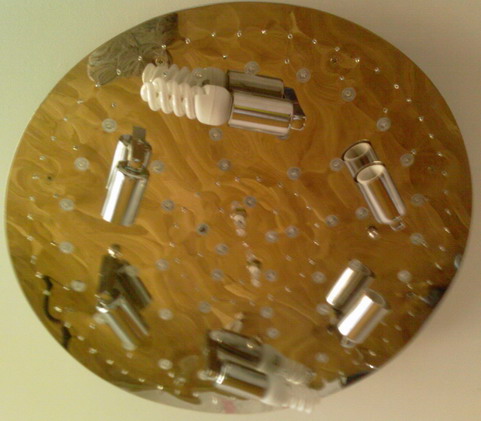

Вот как выглядит китайская люстра изнутри, все очень качественно и надежно:
Вложение 10405
Вложение 10406

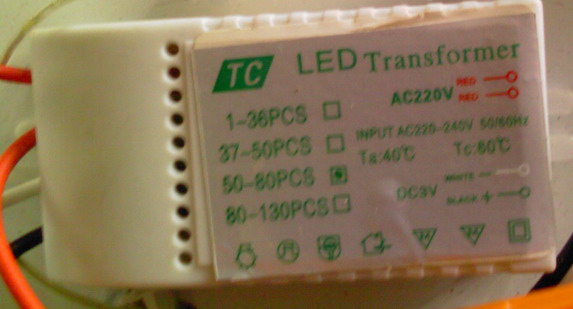

Трансформатор для LED ламп на 3 Вольта на выходе. Выбивает пробки - заменили.
Вложение 10403

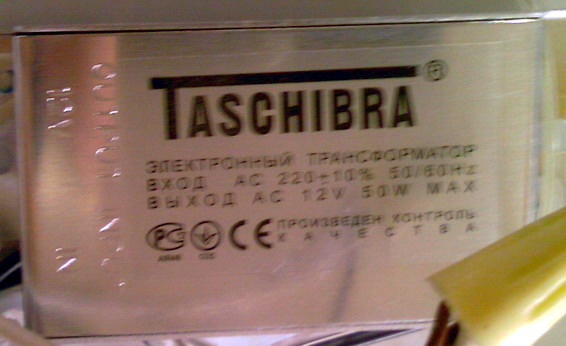

Электронный трансформатор для светодиодов - на выходе 12 Вольт. Не работал - на выходе тестером мерили напряжение, его небыло. А вот подключили светодиоды - работают.
Вложение 10404

В магазине сказали, что если подать на трансформатор 220 вольт и на выходе ент нагрузки из ламп, то трансформатор сгорает. Это так?

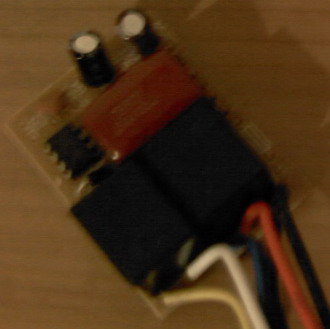

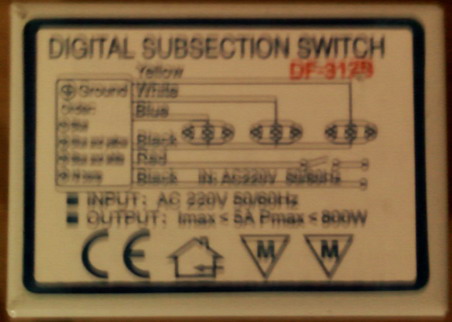

А еще остался цифровой переключатель напряжения. Кому то нужен? Отдам.
Вложение 10408
Вложение 10407

боря, так что ответил магазин ?

взяли люстру обратно по гарантии ?

такое чувство, что админ искал повод покопаться в люстре)) перед тем как все-таки применить ее по назначению..

В магазине гарантий не дают в принципе.
Сказали что электрик плохой - ведь ему надо было переделать схему проводки, убрать цифровой переключатель напряжения и развести лампы на 2 выкл.
На месте сами отремонтировали люстру, заменили 1 блок за 35р ну и за работу 30р.

Мне вот интересно - правда ли, что трансформатор без нагрузки сгорает?

Трансформатор без нагрузки - нет, а вот импульсный блок питания может :ad: А тут как раз таки такой стоит.

А он шо делал? Это ж очевидно.

PS.. взял бы переключатель, да только я свой транспорт уже на зимовку поставил. Так шо не судьба.

PPS... вообще-то это они говорят, что гарантию не дают. А должы

Зачем вообще такое уродство надо было покупать?

На вкус и/или цвет...
